Dispositivos construidos y sistemas desarrollados durante la actividad investigadora.

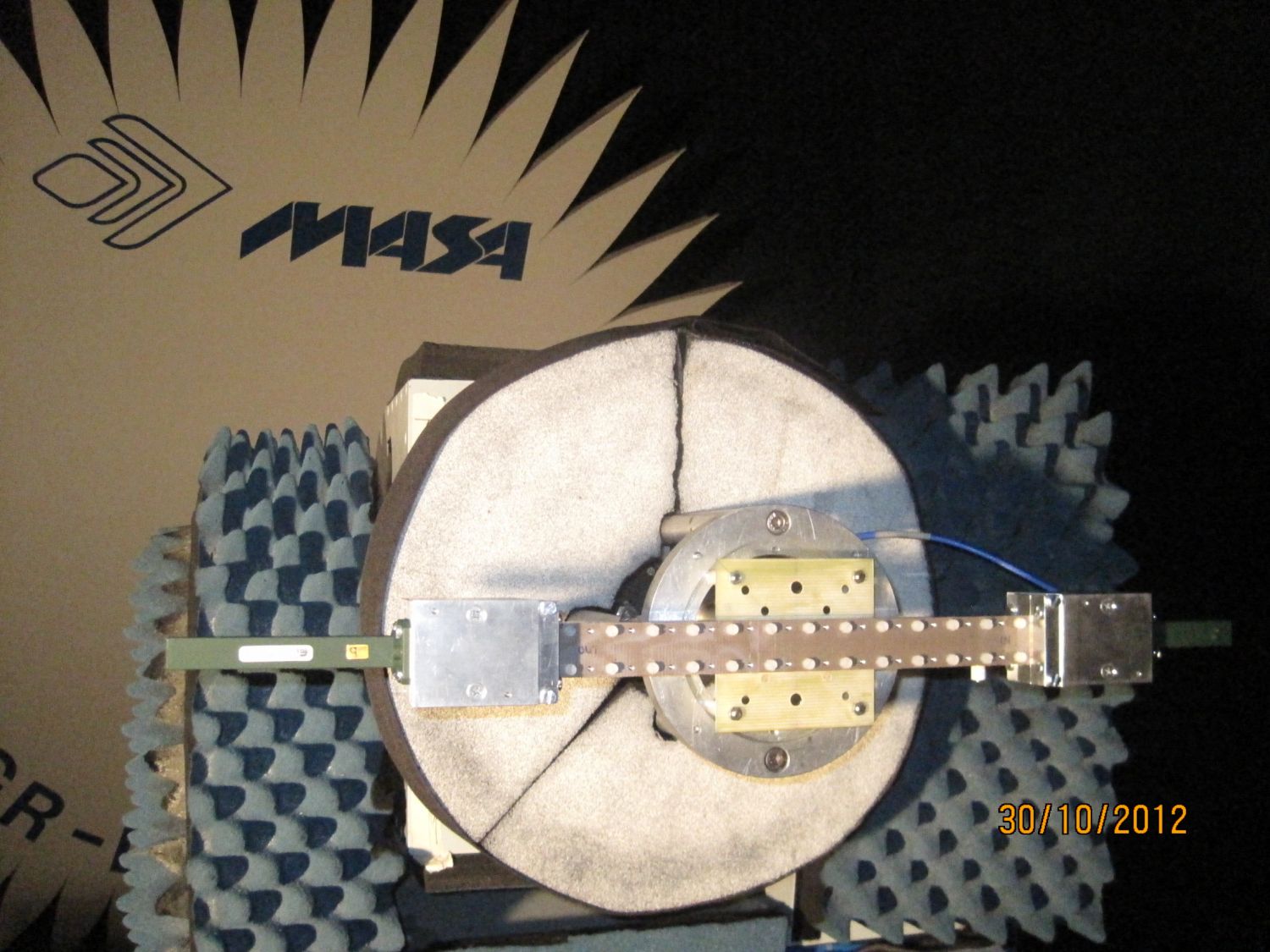

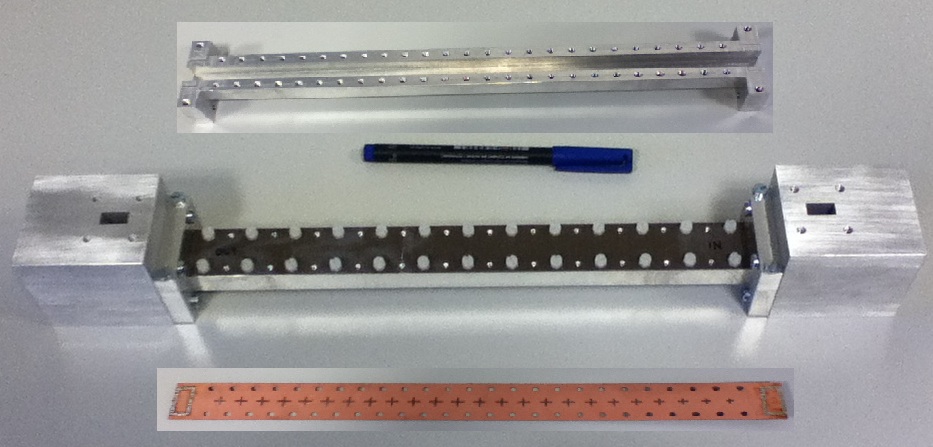

• Array dual de ranuras con OMTs en banda Ku
  • Financiación de proyectos: ALMUCOM, UAM-SANTANDER FILTER
  • Aplicación: Comunicaciones por satélite
  • Descripción: Agrupaciones lineal de antenas de ranuras sobre guía de onda para funcionamiento en polarización dual vertical/horizontal. Utilización de OMT para discriminación de polarización. Tecnología de guía metálica, híbrida con circuitos impresos.

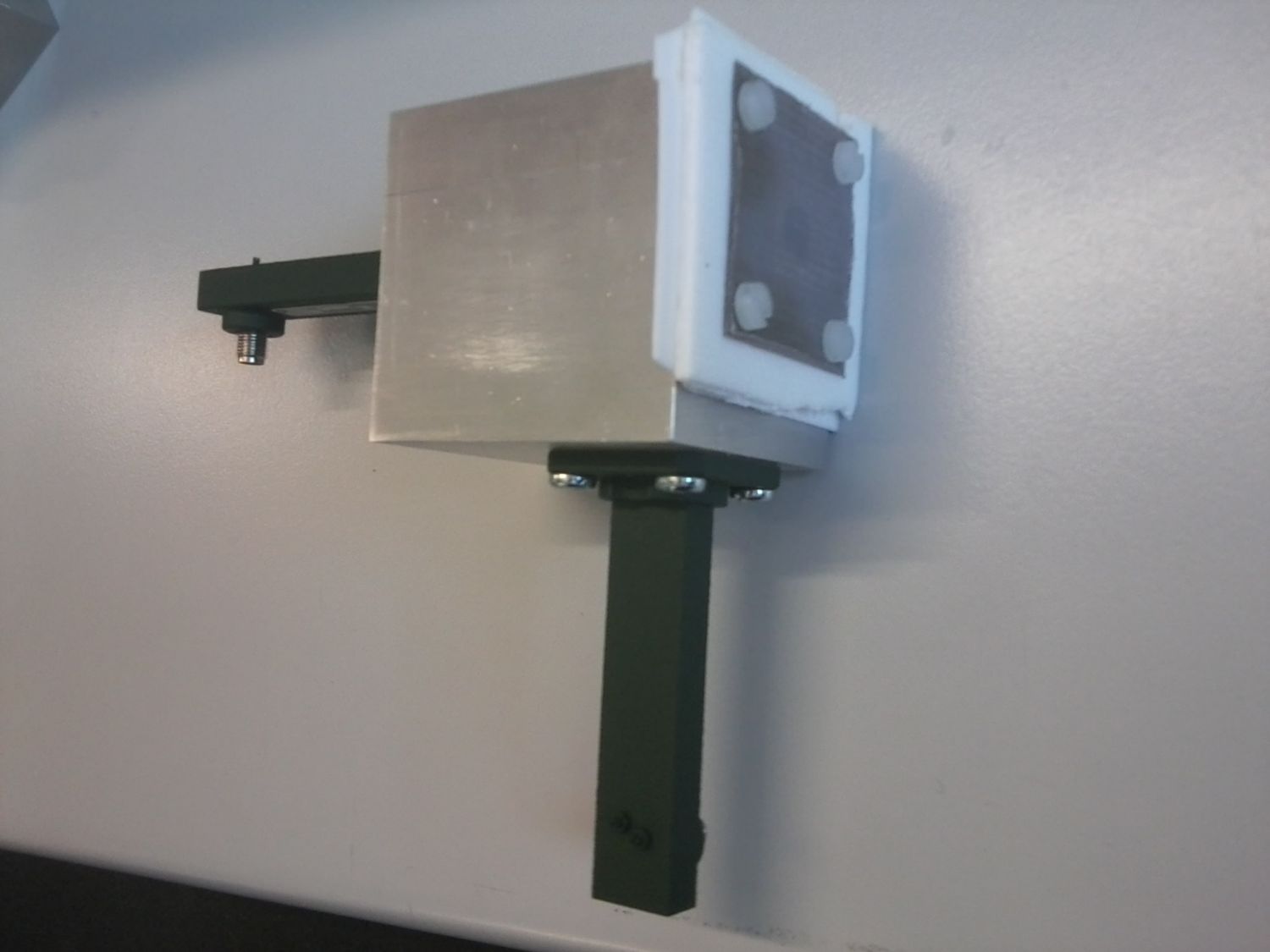

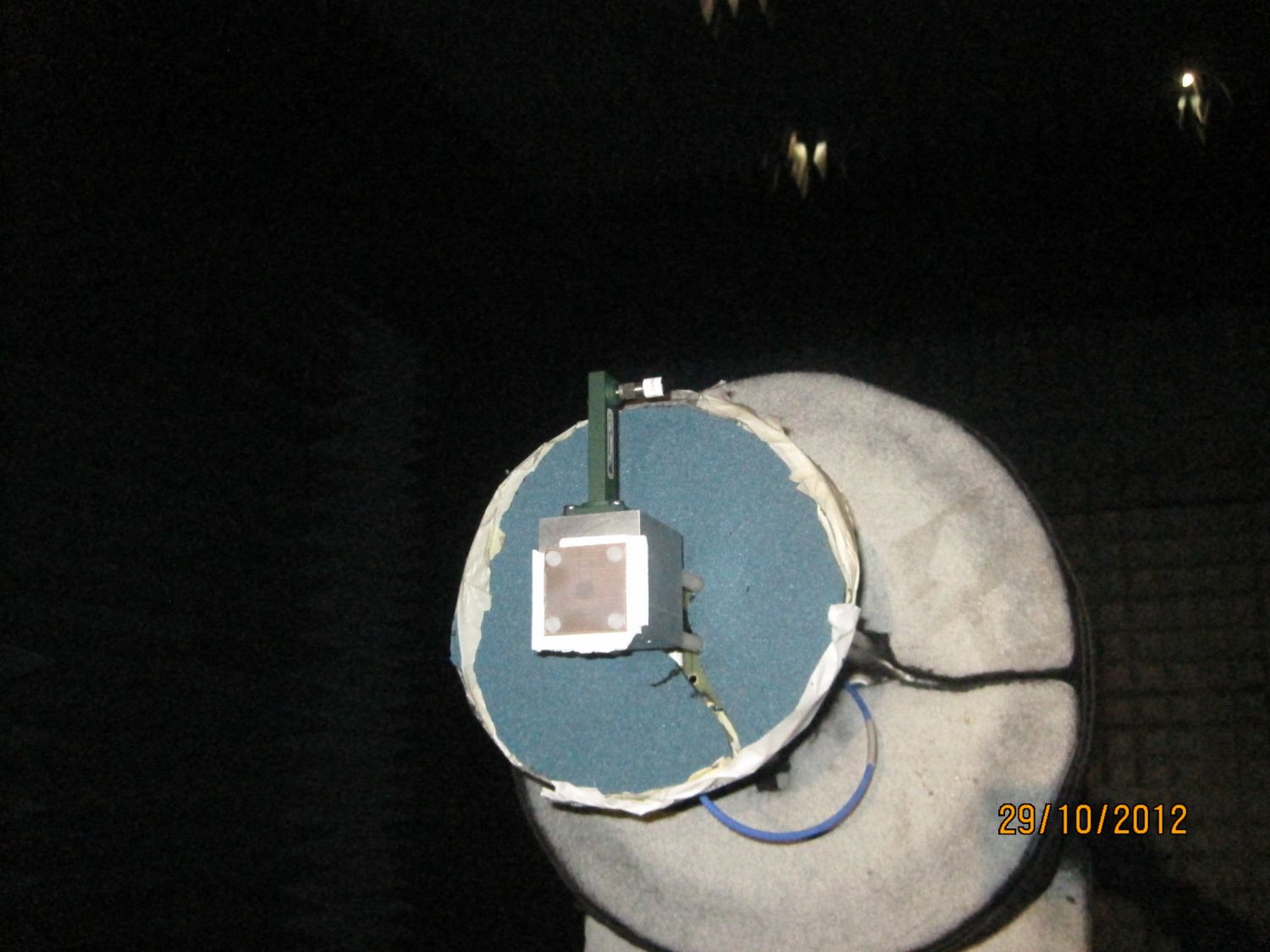

• Parche dual sobre OMT en banda Ku
  • Financiación de proyectos: ALMUCOM, UAM-SANTANDER FILTER
  • Aplicación: Comunicaciones por satélite
  • Descripción: Parche circular de polarización dual vertical/horizontal alimentado por OMT. Tecnología de guía metálica, híbrida con circuitos impresos.

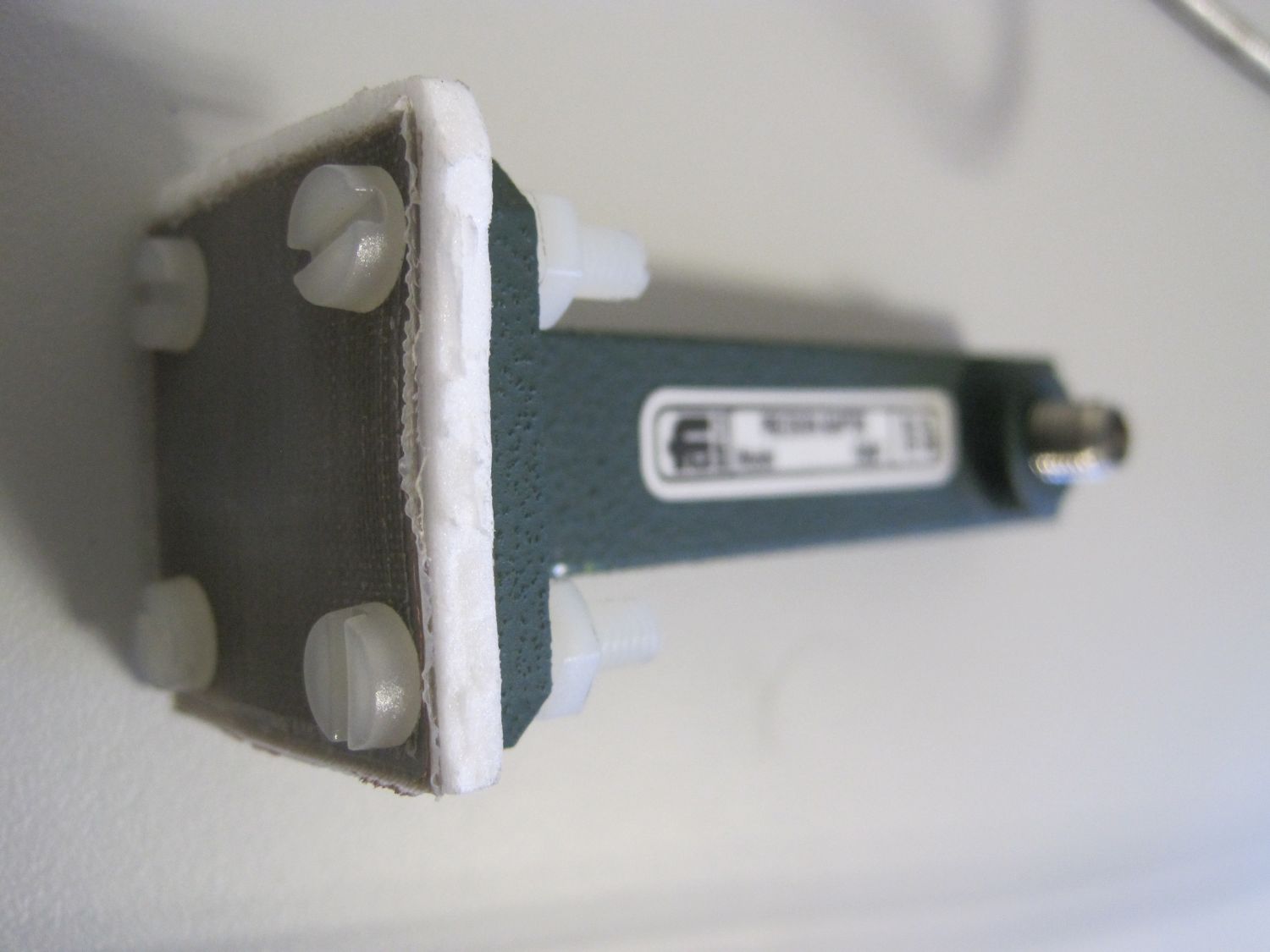

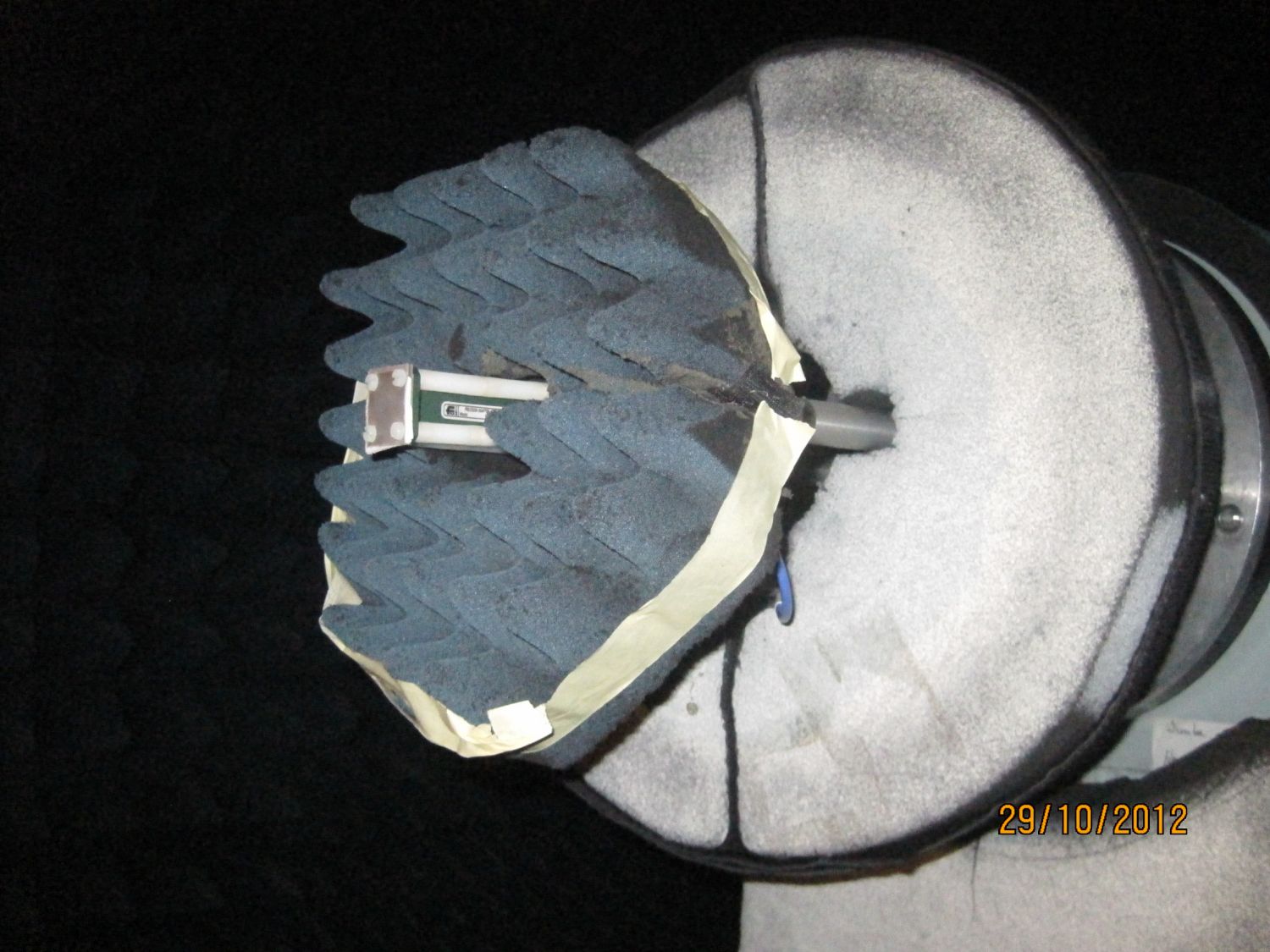

• Parche alimentado por guía rectangular en banda Ku
  • Financiación de proyectos: ALMUCOM, UAM-SANTANDER FILTER
  • Aplicación: Comunicaciones por satélite
  • Descripción: Parche circular de polarización lineal alimentado desde guía rectangular WR-51. Tecnología de guía metálica, híbrida con circuitos impresos.

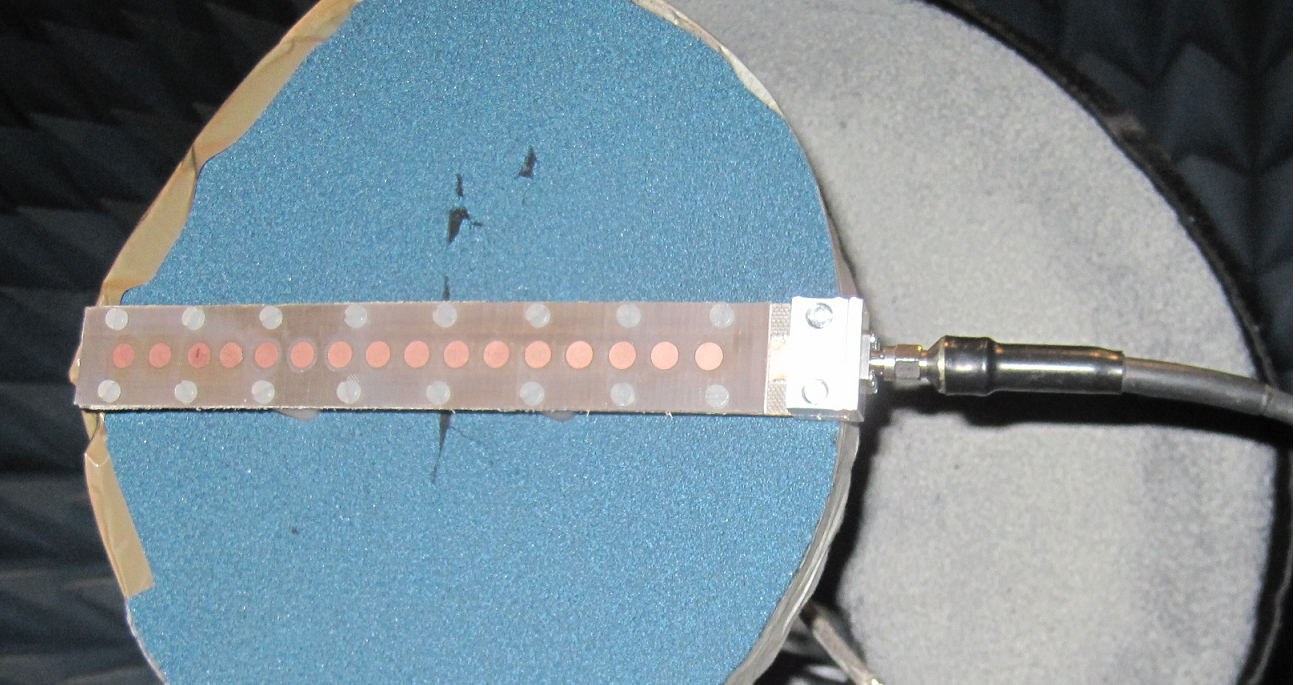

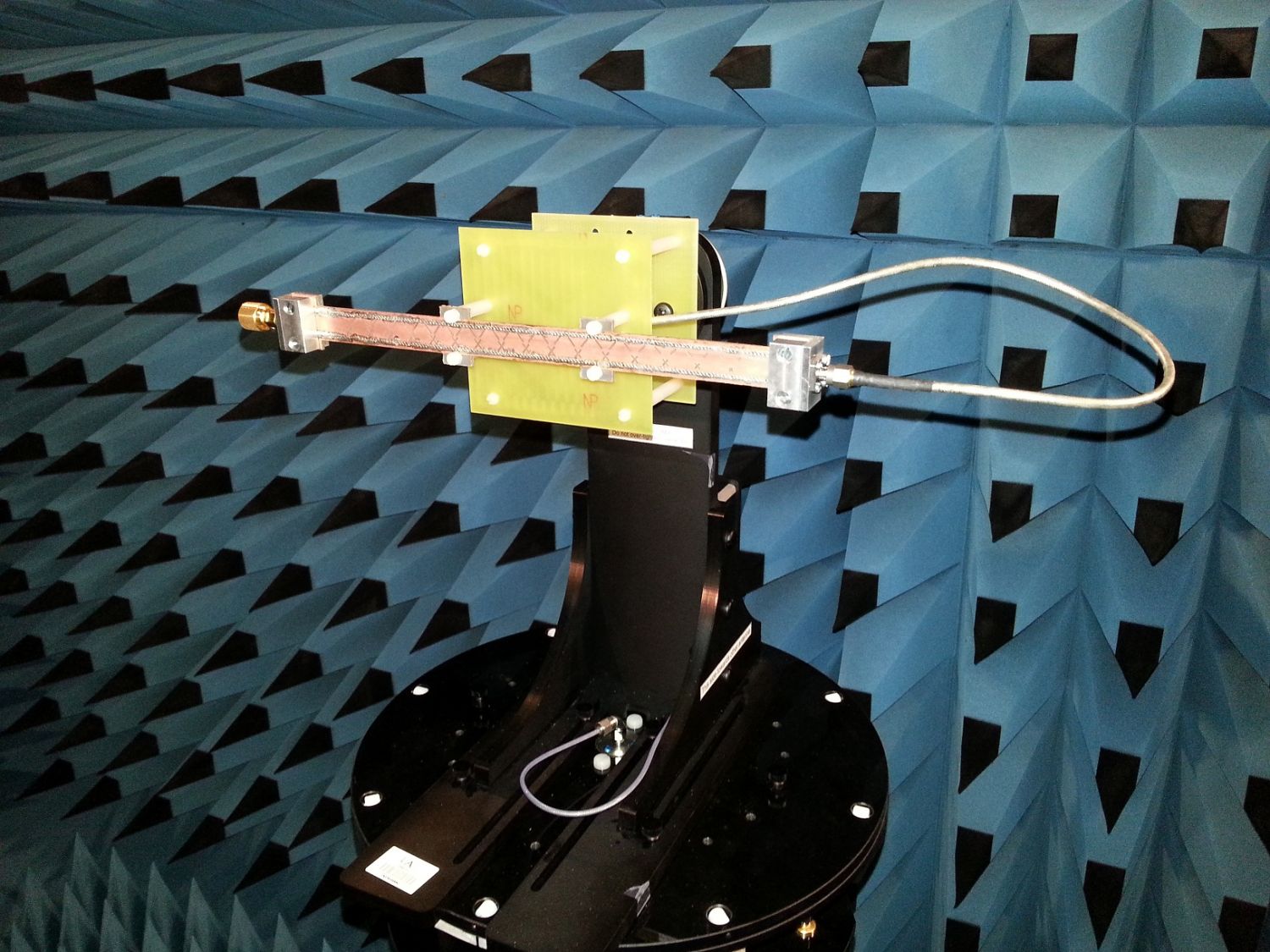

• Arrays lineales de ranuras o parches sobre guía de onda en sustrato integrado (SIW en inglés) en banda Ku
  • Financiación de proyectos: RECAPSIW, ALMUCOM, UAM-SANTANDER FILTER
  • Aplicación: Comunicaciones por satélite
  • Descripción: Agrupaciones lineal de antenas de ranuras o de parches sobre guía de onda en sustrato integrado. Polarización lineal o circular. Nuevo sistema de acoplamiento de señal mediante líneas de acoplo internas a la guía SIW en los diseños de parches. Tecnología de circuitos impresos con utilización de guías de onda rellenas de dieléctrica. Reducción de coste del dispositivo sin apenas disminución de ganancia.

                        Array de ranuras                                              Array de parches
